Chi tiết sản phẩm
Nguồn gốc: Vũ Hán, Hồ Bắc, Trung Quốc
Hàng hiệu: Grat
Chứng nhận: CCC, ISO, CE, TUV
Số mô hình: AK-000012
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 phần trăm
Giá bán: USD $50.00-200.00/ Piece
chi tiết đóng gói: Bên trong có bọc bong bóng, bên ngoài có hộp các tông và vỏ gỗ
Thời gian giao hàng: 3 ngày làm việc
Điều khoản thanh toán: L/C, T/T, D/P, PayPal, Western Union
Khả năng cung cấp: 1000PCS/tháng
Hàng hiệu: |
GRAT |
Nguồn gốc: |
Vũ Hán, Hồ Bắc, Trung Quốc |
Số lượng đặt hàng tối thiểu: |
1 phần trăm |
chi tiết đóng gói: |
Thùng / Hộp gỗ |
Thời gian giao hàng: |
3 ngày làm việc |
Điều khoản thanh toán: |
LC, T/T, D/P, PayPal, Western Union |
Phương tiện truyền thông: |
Nước |
Vật liệu: |
Thép không gỉ |
Hình thức kết nối: |
sườn |
Chế độ lái:: |
Khí nén |
Áp suất định mức: |
PN1.0-32.0MPa |
Kênh truyền hình: |
Loại thẳng |
Loại: |
Van bi cố định |
nhiệt độ: |
Nhiệt độ bình thường |
Ứng dụng: |
Sử dụng công nghiệp, nước sử dụng công nghiệp |
Trung bình: |
Acid, Alkali, Salt, Chlorine Gas, Steam, Source Water |
Tín hiệu đầu vào: |
4-20mA |
Tín hiệu đầu ra: |
4-20mA |
Cấu trúc: |
Van bi cố định |
Chức năng: |
Valve Bypass |
Tiêu chuẩn: |
DIN |
Kích thước: |
DN15-250 |
Mã Hs: |
8481804090 |
Hàng hiệu: |
GRAT |
Nguồn gốc: |
Vũ Hán, Hồ Bắc, Trung Quốc |
Số lượng đặt hàng tối thiểu: |
1 phần trăm |
chi tiết đóng gói: |
Thùng / Hộp gỗ |
Thời gian giao hàng: |
3 ngày làm việc |
Điều khoản thanh toán: |
LC, T/T, D/P, PayPal, Western Union |
Phương tiện truyền thông: |
Nước |
Vật liệu: |
Thép không gỉ |
Hình thức kết nối: |
sườn |
Chế độ lái:: |
Khí nén |
Áp suất định mức: |
PN1.0-32.0MPa |
Kênh truyền hình: |
Loại thẳng |
Loại: |
Van bi cố định |
nhiệt độ: |
Nhiệt độ bình thường |
Ứng dụng: |
Sử dụng công nghiệp, nước sử dụng công nghiệp |
Trung bình: |
Acid, Alkali, Salt, Chlorine Gas, Steam, Source Water |
Tín hiệu đầu vào: |
4-20mA |
Tín hiệu đầu ra: |
4-20mA |
Cấu trúc: |
Van bi cố định |
Chức năng: |
Valve Bypass |
Tiêu chuẩn: |
DIN |
Kích thước: |
DN15-250 |
Mã Hs: |
8481804090 |

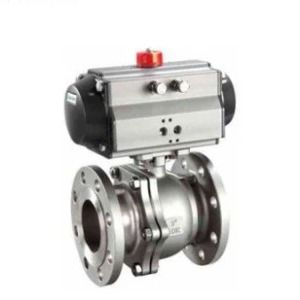

Ventil bóng chân không kết thúc sườn thép không gỉ với máy điều khiển khí nén
Mô tả sản phẩm:
Van bóng chân không kết thúc sườn thép không gỉ với bộ điều khiển khí nén/IP67/Ván bóng cố định
Mô tả:
Chi tiết:
| Nguồn cung cấp điện | AC220V |
| Kích thước cơ thể | DN15-250 |
| Nhiệt độ trung bình | -80°C~160°C (không đông lạnh) |
| Áp suất hoạt động | PN1.0 ~ 2.5 ((MPa) |
| Chế độ hành động | 4-20mA Phản hồi đầu vào tín hiệu, xoay 0-90° |
| Thời gian hành động | 4 ~ 30S |
| Các kết nối cơ thể | Phân |
| Vật liệu cơ thể | WCB, ZG1CrM0, ZG1Cr18Ni9Ti |
| Vật liệu kín | PTFE |
| Vật liệu thiết bị điều khiển | Dụng hợp kim nhôm |
| Phương tiện áp dụng | Axit, kiềm, muối, khí clo, hơi nước, nước nguồn, bột mỏ và giấybột giấy, nước đỏ, chất oxy hóa, chất làm giảm, chất lỏng hóa học ăn mòn. |

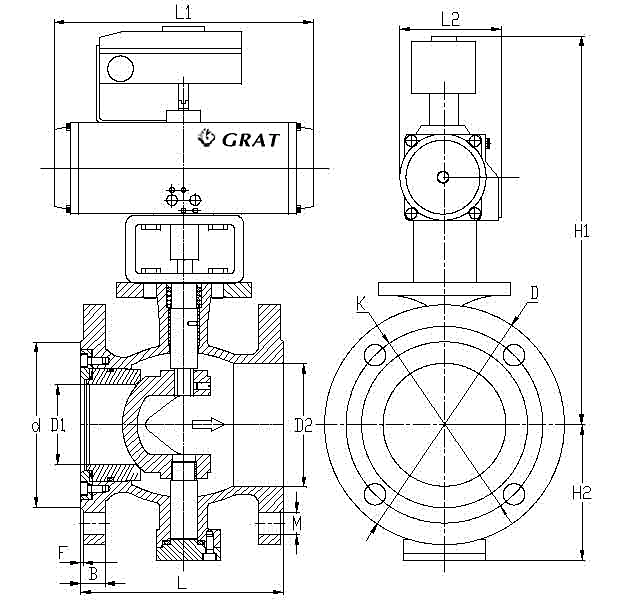

Số liệu kích thước thiết bị
| DN (mm) |
D | D1 | D2 | d | K | M | L | B | F | H1 | H2 | L1 | L2 | Trọng lượng kg |
| 15 | 95 | 15 | 28 | 45 | 65 | 4XΦ14 | 102 | 14 | 2 | 525 | 55 | 170 | 83 | |
| 20 | 105 | 15 | 28 | 55 | 75 | 4XΦ14 | 102 | 14 | 2 | 535 | 60 | 186 | 95 | |
| 25 | 115 | 20 | 40 | 66 | 85 | 4XΦ14 | 102 | 14 | 2 | 535 | 65 | 186 | 95 | |
| 32 | 135 | 25 | 46 | 78 | 100 | 4XΦ18 | 114 | 16 | 2 | 545 | 75 | 206 | 103 | |
| 40 | 145 | 32 | 54 | 85 | 110 | 4XΦ18 | 114 | 16 | 2 | 555 | 80 | 262 | 103 | |
| 50 | 160 | 40 | 65 | 100 | 125 | 4XΦ18 | 124 | 16 | 2 | 565 | 90 | 270 | 109 | |
| 65 | 180 | 50 | 80 | 120 | 145 | 4XΦ18 | 145 | 18 | 2 | 580 | 100 | 301 | 122 | |
| 80 | 195 | 65 | 100 | 135 | 160 | 8XΦ18 | 165 | 20 | 2 | 600 | 110 | 392 | 142 | |
| 100 | 215 | 80 | 110 | 155 | 180 | 8XΦ18 | 194 | 20 | 2 | 650 | 120 | 460 | 152 | |
| 125 | 245 | 100 | 135 | 185 | 210 | 8XΦ18 | 210 | 22 | 3 | 700 | 135 | 515 | 174 | |
| 150 | 280 | 125 | 165 | 210 | 240 | 8XΦ23 | 229 | 24 | 3 | 750 | 150 | 560 | 205 | |
| 200 | 335 | 160 | 205 | 265 | 295 | 12XΦ23 | 243 | 26 | 3 | 800 | 180 | 654 | 226 | |
| 250 | 405 | 210 | 260 | 320 | 355 | 12XΦ26 | 297 | 30 | 3 | 850 | 210 | 654 | 260 | |
| 300 | 460 | 250 | 322 | 375 | 410 | 12XΦ26 | 340 | 30 | 3 | 950 | 240 | 725 | 294 | |
| 350 | 520 | 300 | 365 | 435 | 470 | 16XΦ26 | 422 | 34 | 3 | 1000 | 270 | 742 | 380 |
Vật liệu của các bộ phận chính
| Tên phần | Cơ thể | Nắp xe | Hộp nhồi đồ | Nhẫn tuyến | Chiếc ghế | Bao bì | Máy khóa |
|
Vật liệu nhãn hiệu |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB 40Cr ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
FEP | FEP | WCB |
Phương tiện dẫn đầu áp dụng
| Tình trạng trung bình | Nhiệt độ trung bình. | Áp suất trung bình | Đặc điểm trung bình | Nồng độ trung bình | Tên trung bình |
| Chất lỏng | -80oC~+160oC | 0~20kg/cm2 | Kiểu ăn mòn mạnh, sắc nét cao | không giới hạn | Axit, kiềm, muối, clo, hơi nước, nước nguồn, bột mỏ, bột giấy, nước nước, chất oxy hóa, chất làm giảm. |
| Khí | -80oC~+160oC | 0~20kg/cm2 | Kiểu ăn mòn mạnh, sắc nét cao | không giới hạn | |
| Trộn chất lỏng và chất rắn | -80oC~+160oC | 0~20kg/cm2 | Kiểu ăn mòn mạnh, sắc nét cao | < 60% |

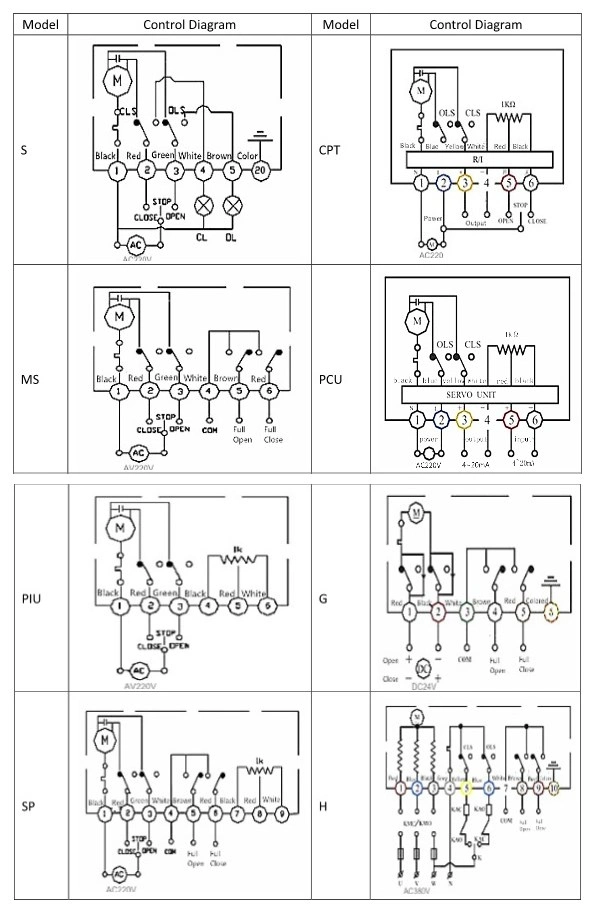

Biểu đồ điều khiển
| Mô hình | Vòng mạch | Mô hình | Vòng mạch |
| S | ON/OFF, không có tín hiệu đầu ra | CPT | ON/OFF, đầu ra 4~20mA |
| Các quốc gia thành viên | ON/OFF,output passive contact signal | PCU | Quy định, tín hiệu đầu ra 4 ~ 20mA |
| PIU | ON/OFF, đầu ra 0~1000Ω tín hiệu | G | ON/OFF,output passive contact signal |
| SP | ON/OFF, điều khiển vị trí giữa | H | ON/OFF,output passive contact sign |
Bao bì và vận chuyển:
1.Bao bì: bên trong với bao bì bong bóng, bên ngoài với hộp bìa vàgỗVụ án.
2.Giao thông:bằng đường biển, đường không, đường sắt.
Nếu bạn có yêu cầu khác, xin vui lòng tự do nói với chúng tôi.
