Wuhan Grat Control Valve Co., Ltd. nukiz@grat.com.cn 86-027-6070-6977
Chi tiết sản phẩm
Nguồn gốc: Vũ Hán, Hồ Bắc, Trung Quốc
Hàng hiệu: Grat
Chứng nhận: IP67,CCC, ISO, CE
Số mô hình: Dòng EK
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 phần trăm
Giá bán: USD $200.00-1000.00/ Piece
chi tiết đóng gói: Bên trong có bọc bong bóng, bên ngoài có hộp các tông và vỏ gỗ
Thời gian giao hàng: 3 ngày làm việc
Điều khoản thanh toán: L/C, T/T, D/P, PayPal, Western Union
Khả năng cung cấp: 1000PCS/tháng
Hàng hiệu: |
GRAT |
Nguồn gốc: |
Vũ Hán, Hồ Bắc, Trung Quốc |
Số lượng đặt hàng tối thiểu: |
1 phần trăm |
Thời gian giao hàng: |
3 ngày làm việc |
chi tiết đóng gói: |
Thùng / Hộp gỗ |
Điều khoản thanh toán: |
LC, T/T, D/P, PayPal, Western Union |
Phương tiện truyền thông: |
Axit, Kiềm |
Vật liệu: |
Thép carbon |
Hình thức kết nối: |
sườn |
Chế độ lái:: |
Điện |
Áp suất định mức: |
PN1.0-32.0MPa |
Kênh truyền hình: |
Loại thẳng |
Loại: |
Van bi nổi |
nhiệt độ: |
Nhiệt độ bình thường |
Ứng dụng: |
Sử dụng trong công nghiệp, Sử dụng nước trong công nghiệp, Sử dụng trong gia đình |
Cấu trúc: |
Van bi nổi |
Chức năng: |
Valve Bypass |
Tiêu chuẩn: |
Jb/T 9092 API598 |
Mã Hs: |
8537109090 |
Hàng hiệu: |
GRAT |
Nguồn gốc: |
Vũ Hán, Hồ Bắc, Trung Quốc |
Số lượng đặt hàng tối thiểu: |
1 phần trăm |
Thời gian giao hàng: |
3 ngày làm việc |
chi tiết đóng gói: |
Thùng / Hộp gỗ |
Điều khoản thanh toán: |
LC, T/T, D/P, PayPal, Western Union |
Phương tiện truyền thông: |
Axit, Kiềm |
Vật liệu: |
Thép carbon |
Hình thức kết nối: |
sườn |
Chế độ lái:: |
Điện |
Áp suất định mức: |
PN1.0-32.0MPa |
Kênh truyền hình: |
Loại thẳng |
Loại: |
Van bi nổi |
nhiệt độ: |
Nhiệt độ bình thường |
Ứng dụng: |
Sử dụng trong công nghiệp, Sử dụng nước trong công nghiệp, Sử dụng trong gia đình |
Cấu trúc: |
Van bi nổi |
Chức năng: |
Valve Bypass |
Tiêu chuẩn: |
Jb/T 9092 API598 |
Mã Hs: |
8537109090 |
Thép cacbon sắt đúc với van bóng điện Fluorine cho axit kiềm chất lỏng
Máy phun bóng điện bằng sắt đúc bằng thép carbon với Fluorine cho chất lỏng axit kiềm/IP67/Vá động bóng nổi

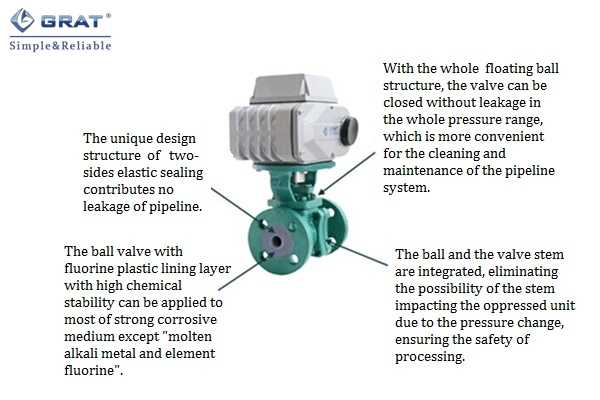

Mô tả:
Các van quả bóng điện fluorine được thiết kế để chuyển đổi và cắt nhiều môi trường ăn mòn mạnh
được sử dụng rộng rãi trong dầu mỏ hóa học thuốc trừ sâu thuốc nhuộm axit kiềm và như vậy và đó là nhiều nhất
lựa chọn lý tưởng cho thiết bị chống ăn mòn hiện nay.
Van này sử dụng polytetrafluoroethylene (FEP) như là vật liệu lót chống ăn mòn
Kháng ăn mòn và chống cạo vượt trội.
kéo dài tuổi thọ của các sản phẩm.
Chi tiết:
| Nguồn cung cấp điện | AC220V/AC380V,/DC24V |
| Kích thước van | DN15-350 |
| Nhiệt độ trung bình | -15oC ~ 150oC |
| Áp suất hoạt động | PN1.0~2.5 ((MPa) |
| Chế độ hành động | Chuyển đổi để ngắt,Chuyển động 0-90° |
| Thời gian hành động | 4-30S |
| Các kết nối cơ thể | Phân |
| Vật liệu cơ thể | WCB,ZG1CrM0,ZG1Cr18Ni9Ti, SS304,SS316 |
| Vật liệu niêm phong | Polytetrafluoroethylene (FEP) |
| Vật liệu thiết bị điều khiển | Dụng hợp kim nhôm |
| Phương tiện áp dụng | Axit, kiềm, muối, khí clo, hơi nước, nước nguồn, bột mạ mỏ và bột giấy, nước nước, chất oxy hóa, chất lỏng hóa học ăn mòn |
Vật liệu của các bộ phận chính
Tên phần |
Cơ thể |
Nắp xe |
Hộp nhồi đồ |
Nhẫn tuyến |
Chiếc ghế |
Bao bì |
Máy khóa |
Vật liệu Thương hiệu |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB 40Cr ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
FEP |
FEP |
WCB |
Phương tiện truyền dẫn áp dụng
Tình trạng trung bình |
Nhiệt độ trung bình. |
Áp suất trung bình |
Đặc điểm trung bình |
Nồng độ trung bình |
Tên trung bình |
Chất lỏng |
-80oC~+160oC |
0~20kg/cm2 |
Kiểu ăn mòn mạnh, sắc nét cao |
Không giới hạn |
Axit, kiềm, muối, clo, hơi nước, nước nguồn, bột mỏ, bột giấy, nước nước, chất oxy hóa, chất làm giảm. |
Khí |
-80oC~+160oC |
0~20kg/cm2 |
Kiểu ăn mòn mạnh, sắc nét cao |
Không giới hạn |
|
Trộn chất lỏng và chất rắn |
-80oC~+160oC |
0~20kg/cm2 |
Kiểu ăn mòn mạnh, sắc nét cao |
< 60% |
Các thông số đặc tính
| Số lượng cơ thể (PN) |
Sức mạnh (MPa) | Dấu ấn (MPa) | điện áp thử nghiệm cách nhiệt lớp lót | ||||
| 1.0 | 1.6 | 2.5 | 1.0 | 1.6 | 2.5 | ||
| Giá trị áp suất thử nghiệm | 1.5 | 1.82 | 2.6 | 1.1 | 1.7 | 2.5 | 20KV |
Lưu ý: Không bao gồm oxy hydro khí tự nhiên khí than khí đốt khí hỗ trợ đốt
Thông tin về sản phẩm:

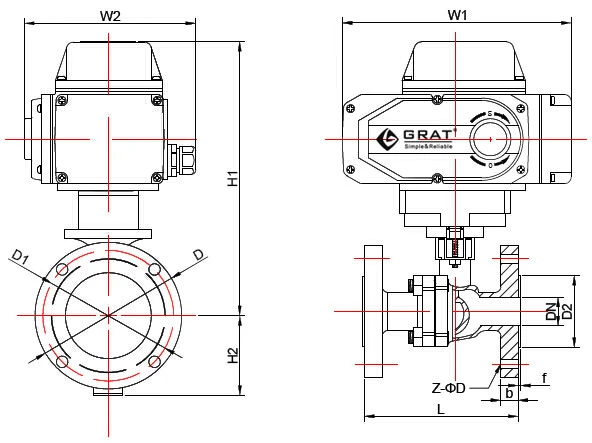

Kích thước kết nối chính
Tiêu chuẩn thiết kế:HG/T 20592
Tiêu chuẩn vòm:HG/T20592 Đơn vị: ((mm)
| Chiều kính danh nghĩa bên trong (DN) |
Chiều kính (Inch) | L | D | D1 | D2 | b | f | Z-ΦD | H1 | H2 | W1 | W2 |
| 15 | 1/2" | 130 | 95 | 65 | 45 | 16 | 2.5 | 4-14 | 216 | 47.5 | 196 | 145 |
| 20 | 3/4" | 140 | 105 | 75 | 55 | 18 | 2.5 | 4-14 | 231 | 52.5 | 196 | 145 |
| 25 | " | 150 | 115 | 85 | 65 | 19 | 3 | 4-14 | 236 | 57.5 | 196 | 145 |
| 32 | 1.2" | 165 | 140 | 100 | 78 | 19 | 3 | 4-18 | 256 | 70 | 196 | 145 |
| 40 | 1.5" | 180 | 150 | 110 | 85 | 19 | 3.5 | 4-18 | 261 | 75 | 196 | 145 |
| 50 | 2" | 200 | 165 | 125 | 100 | 19 | 3.5 | 4-18 | 271 | 82.5 | 196 | 145 |
| 65 | 2.5" | 220 | 185 | 145 | 120 | 19 | 3.5 | 4-18 | 303 | 92.5 | 255 | 182 |
| 80 | 3" | 260 | 200 | 160 | 135 | 20 | 3.5 | 8-18 | 358 | 100 | 255 | 182 |
| 100 | 4" | 280 | 220 | 180 | 155 | 21 | 4 | 8-18 | 383 | 110 | 255 | 182 |
| 125 | 5" | 320 | 250 | 210 | 185 | 23 | 4 | 8-18 | 403 | 125 | 255 | 182 |
| 150 | 6" | 360 | 285 | 240 | 210 | 25 | 4 | 8-22 | 433 | 142.5 | 255 | 182 |
| 200 | 8" | 400 | 340 | 295 | 265 | 25 | 4 | 12-22 | 476 | 170 | 255 | 182 |
| 250 | 10" | 450 | 405 | 355 | 320 | 26 | 4 | 12-26 | 555 | 225 | 354 | 273 |
| 300 | 12" | 500 | 460 | 410 | 375 | 28 | 4 | 12-26 | - | 250 | 354 | 273 |
| 350 | 14" | 610 | 520 | 470 | 435 | 29 | 5 | 16-26 | - | 305 | 354 |
273 |
Tiêu chuẩn sản phẩm
| Tiêu chuẩn thiết kế và sản xuất | GB12237-89 AP16D |
| Tiêu chuẩn phẳng | JB79 GB9113 ANSI B16.5 JIS B2212 |
| Tiêu chuẩn chiều dài cấu trúc | GB1221-89 |
| Tiêu chuẩn kiểm tra | JB/T 9092 API598 |
Bao bì và vận chuyển:
1.Bao bì: bên trong với bao bì bong bóng, bên ngoài với hộp bìa vàgỗVụ án.
2.Giao thông:bằng đường biển, đường không, đường sắt.
Nếu bạn có yêu cầu khác, xin vui lòng tự do nói với chúng tôi.
