Chi tiết sản phẩm
Nguồn gốc: Vũ Hán, Hồ Bắc, Trung Quốc
Hàng hiệu: Grat
Chứng nhận: CCC, ISO, CE、CNAS
Số mô hình: EDN15-250
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 phần trăm
Giá bán: USD $150.00/ Piece
chi tiết đóng gói: Bên trong có bọc bong bóng, bên ngoài có hộp các tông và vỏ gỗ
Thời gian giao hàng: 3 ngày làm việc
Điều khoản thanh toán: L/C, T/T, D/P, PayPal, Western Union
Khả năng cung cấp: 1000 CÁI / Tuần
Hàng hiệu: |
GRAT |
chứng nhận: |
CE/ISO/CNAS |
Số lượng đặt hàng tối thiểu: |
1 phần trăm |
Thời gian giao hàng: |
3 ngày làm việc |
Điều khoản thanh toán: |
LC, T/T, D/P, PayPal, Western Union |
Phương tiện truyền thông: |
Nước |
Vật liệu: |
Thép không gỉ |
Hình thức kết nối: |
sườn |
Chế độ lái: |
Điện |
Áp suất định mức: |
Pn1,6MPa Pn2,5MPa |
Kênh truyền hình: |
Loại thẳng |
Loại: |
Van bi linh hoạt |
nhiệt độ: |
Nhiệt độ bình thường |
Ứng dụng: |
Sử dụng công nghiệp, nước sử dụng công nghiệp |
Kích thước van: |
DN15-250 |
Chất liệu con dấu: |
Nhãn kim loại di động bằng thép không gỉ |
Áp lực vận hành: |
Pn1.6MPa, Pn2.5MPa |
phương tiện áp dụng: |
Bột giấy mỏ, bột than, bột giấy, nước, dầu |
Nguồn gốc: |
Vũ Hán, Hồ Bắc, Trung Quốc |
Cấu trúc: |
Van bi linh hoạt |
Chức năng: |
Van xả |
Tiêu chuẩn: |
DIN |
Nguồn cung cấp điện: |
AC220V |
Vật liệu cơ thể: |
SUS304 SUS316 Wcb |
Kết nối cơ thể: |
Bánh quế, mặt bích |
Xếp hạng cơ thể: |
Pn1.0/Pn1.6MPa/Pn2.5MPa |
chi tiết đóng gói: |
Thùng / Hộp gỗ |
Hàng hiệu: |
GRAT |
chứng nhận: |
CE/ISO/CNAS |
Số lượng đặt hàng tối thiểu: |
1 phần trăm |
Thời gian giao hàng: |
3 ngày làm việc |
Điều khoản thanh toán: |
LC, T/T, D/P, PayPal, Western Union |
Phương tiện truyền thông: |
Nước |
Vật liệu: |
Thép không gỉ |
Hình thức kết nối: |
sườn |
Chế độ lái: |
Điện |
Áp suất định mức: |
Pn1,6MPa Pn2,5MPa |
Kênh truyền hình: |
Loại thẳng |
Loại: |
Van bi linh hoạt |
nhiệt độ: |
Nhiệt độ bình thường |
Ứng dụng: |
Sử dụng công nghiệp, nước sử dụng công nghiệp |
Kích thước van: |
DN15-250 |
Chất liệu con dấu: |
Nhãn kim loại di động bằng thép không gỉ |
Áp lực vận hành: |
Pn1.6MPa, Pn2.5MPa |
phương tiện áp dụng: |
Bột giấy mỏ, bột than, bột giấy, nước, dầu |
Nguồn gốc: |
Vũ Hán, Hồ Bắc, Trung Quốc |
Cấu trúc: |
Van bi linh hoạt |
Chức năng: |
Van xả |
Tiêu chuẩn: |
DIN |
Nguồn cung cấp điện: |
AC220V |
Vật liệu cơ thể: |
SUS304 SUS316 Wcb |
Kết nối cơ thể: |
Bánh quế, mặt bích |
Xếp hạng cơ thể: |
Pn1.0/Pn1.6MPa/Pn2.5MPa |
chi tiết đóng gói: |
Thùng / Hộp gỗ |

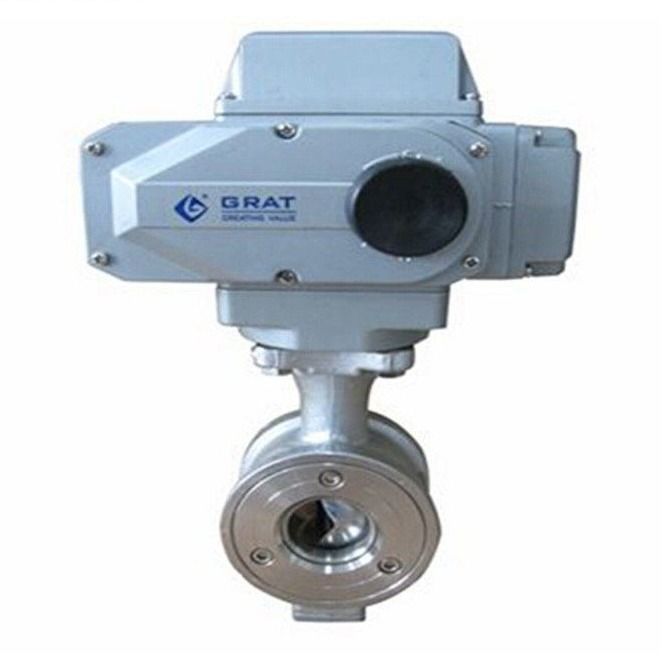

Van điều khiển bóng điện ghế kim loại
Mô tả sản phẩm:
Van điều khiển bóng điện ghế kim loại
Mô tả:
Chi tiết:
| Kích thước van | DN15-DN250 |
| Định vị thân xe | PN1,6MPa |
| Các kết nối cơ thể | Wafer, flange |
| Loại ghế | Thép không gỉ niêm phong kim loại di động,niêm phong mềm PTFE |
| Vật liệu cơ thể | SUS304 SUS316 WCB |
| Vật liệu cắm | SUS304 SUS316 WCB |
| Thời gian hành động | 30S ((0-90°) |
| Nguồn cung cấp điện | AC 220V |
| Tín hiệu điều khiển | 4 ~ 20mA 0 ~ 5V |
| Tín hiệu đầu ra | 4 ~ 20mA 0 ~ 5V |
| Áp suất hoạt động | PN1.6Mpa PN2.5Mpa |
| Nhiệt độ trung bình | ≤ 350oC |
| Nhiệt độ môi trường | ≤ 50oC |
| Tỷ lệ lưu lượng (CV) | Vui lòng tải xuống dữ liệu trên trang web của chúng tôi để tham khảo |
| Phương tiện áp dụng | Bột bột mỏ, bột than, bột giấy, nước, dầu và khí |
| Khu vực chết | 00,5% |
| Lỗi lặp lại | 00,5% |
Sơ đồ lắp đặt
| Kích thước cơ thể DN ((mm) | A |
φd |
H1 |
H2 |
H |
F |
| 15 | 62 | 54 | 74 | 75 | 390 | 210 |
| 20 | 62 | 54 | 74 | 75 | 390 | 210 |
| 25 | 62 | 54 | 74 | 75 | 390 | 210 |
| 32 | 62 | 78 | 80 | 75 | 400 | 210 |
| 40 | 62 | 82 | 85 | 75 | 405 | 210 |
| 50 | 75 | 100 | 87 | 95 | 430 | 210 |
| 65 | 80 | 120 | 105 | 115 | 460 | 210 |
| 80 | 100 | 131 | 115 | 125 | 520 | 270 |
| 100 | 115 | 158 | 125 | 125 | 530 | 270 |
| 125 | 130 | 180 | 140 | 155 | 570 | 270 |
| 150 | 160 | 216 | 153 | 165 | 600 | 270 |
| 200 | 200 | 260 | 200 | 195 | 680 | 270 |
| 250 | 240 | 325 | 225 | 225 | 730 | 270 |
Độ rò rỉ tối đa cho phép
| DN Kích thước cơ thể ((mm) | Ghế kim loại | Ghế mềm |
| 15 | 1.1ml/phút | 0.12ml/phút |
| 20 | 1.5ml/phút | 0.16ml/phút |
| 25 | 20,0 ml/phút | 0.20ml/phút |
| 32 | 20,4 ml/phút | 0.24ml/phút |
| 40 | 30,0 ml/phút | 0.30ml/phút |
| 50 | 30,8 ml/phút | 0.38ml/phút |
| 65 | 5.2ml/phút | 0.52ml/phút |
| 80 | 6.2ml/phút | 0.62ml/phút |
| 100 | 70,6 ml/phút | 00,76 ml/phút |
| 125 | 90,6 ml/phút | 0.96ml/phút |
| 150 | 120,0 ml/phút | 1.20ml/phút |
| 200 | 150,4 ml/phút | 10,54 ml/phút |
| 250 | 19.2ml/phút | 1.92ml/phút |
Các tiêu chuẩn thực hiện của van điều khiển điện
| Tiêu chuẩn sản xuất | GB/T 122387-89 |
| Tiêu chuẩn phẳng | GB9113-2000,GB17241.6-1998 |
| Tiêu chuẩn chiều dài cấu trúc | GB12221-89 |
| Tiêu chuẩn kiểm tra | GB/T 13927-92 |
Biểu đồ kết nối
Bao bì và vận chuyển:
1.Bao bì: bên trong với bao bì bong bóng, bên ngoài với hộp bìa vàgỗVụ án.
2.Giao thông:bằng đường biển, đường không, đường sắt.
Nếu bạn có yêu cầu khác, xin vui lòng tự do nói với chúng tôi.
