Chi tiết sản phẩm
Nguồn gốc: Vũ Hán, Hồ Bắc, Trung Quốc
Hàng hiệu: Grat
Chứng nhận: CCC, ISO, CE, TUV
Số mô hình: EB-000048
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 phần trăm
Giá bán: USD $80.00/ Piece
chi tiết đóng gói: Bên trong có bọc bong bóng, bên ngoài có hộp các tông và vỏ gỗ
Thời gian giao hàng: 3 ngày làm việc
Điều khoản thanh toán: L/C, T/T, D/P, PayPal, Western Union
Khả năng cung cấp: 1000PCS/tháng
Hàng hiệu: |
GRAT |
Giấy chứng nhận: |
CE/ISO/CNAS |
Số lượng đặt hàng tối thiểu: |
1 phần trăm |
Thời gian giao hàng: |
7 ngày làm việc |
Điều khoản thanh toán: |
LC, T/T, D/P, PayPal, Western Union |
Phương tiện truyền thông: |
Khí ga |
Chế độ lái:: |
Điện |
Hình thức kết nối: |
WAFER |
Cấu trúc: |
Niêm phong trung tâm |
Thân van: |
Bình thường |
mẫu dấu: |
tự động niêm phong |
Nhiệt độ hoạt động: |
Nhiệt độ bình thường (-40°C |
Áp lực công việc: |
Áp suất trung bình (2,5mpa< Pn <6,4mpa) |
Thân van: |
Vật đúc |
Chất liệu bề mặt con dấu: |
Bịt kín mềm |
Kích thước: |
Đn100-2000 |
Tiêu chuẩn: |
DIN |
Ứng dụng: |
Sử dụng công nghiệp, nước sử dụng công nghiệp |
Trung bình: |
Khói, Không khí, Khí |
Nguồn gốc: |
Vũ Hán, Hồ Bắc, Trung Quốc |
chi tiết đóng gói: |
Thùng / Hộp gỗ |
Mã Hs: |
8481804090 |
Hàng hiệu: |
GRAT |
Giấy chứng nhận: |
CE/ISO/CNAS |
Số lượng đặt hàng tối thiểu: |
1 phần trăm |
Thời gian giao hàng: |
7 ngày làm việc |
Điều khoản thanh toán: |
LC, T/T, D/P, PayPal, Western Union |
Phương tiện truyền thông: |
Khí ga |
Chế độ lái:: |
Điện |
Hình thức kết nối: |
WAFER |
Cấu trúc: |
Niêm phong trung tâm |
Thân van: |
Bình thường |
mẫu dấu: |
tự động niêm phong |
Nhiệt độ hoạt động: |
Nhiệt độ bình thường (-40°C |
Áp lực công việc: |
Áp suất trung bình (2,5mpa< Pn <6,4mpa) |
Thân van: |
Vật đúc |
Chất liệu bề mặt con dấu: |
Bịt kín mềm |
Kích thước: |
Đn100-2000 |
Tiêu chuẩn: |
DIN |
Ứng dụng: |
Sử dụng công nghiệp, nước sử dụng công nghiệp |
Trung bình: |
Khói, Không khí, Khí |
Nguồn gốc: |
Vũ Hán, Hồ Bắc, Trung Quốc |
chi tiết đóng gói: |
Thùng / Hộp gỗ |
Mã Hs: |
8481804090 |
Ống phun bướm thông gió thép không gỉ điện cho kỹ thuật môi trường
Mô tả sản phẩm:

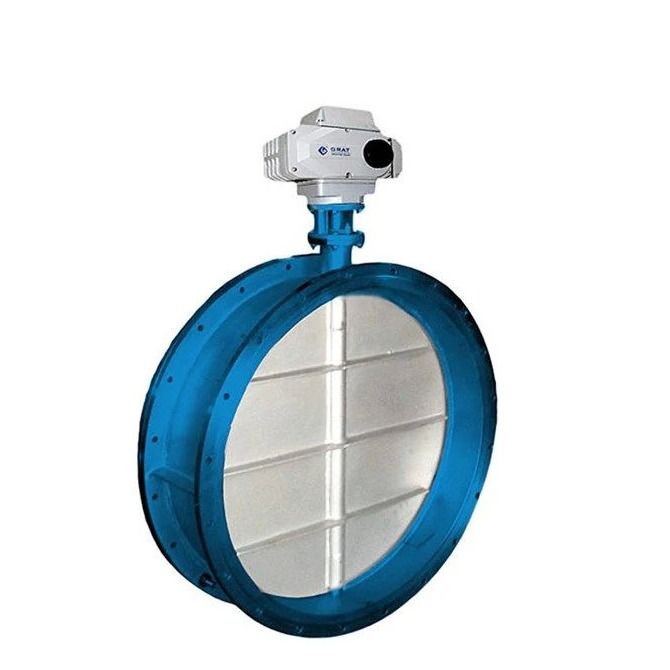

Van bướm thông gió bằng thép không gỉ điện /IP68
Mô tả:
van bướm thép đúc điện là một thiết bị điều chế khí & một thiết bị chuyển đổi hai chiều, và là
phù hợp với đường ống thông gió và loại bỏ bụi trong luyện kim, khoáng sản, xi măng, kỹ thuật hóa học,
sản xuất điện, lò công nghiệp và vân vân.
Chi tiết:
| Nguồn cung cấp điện | AC220V 50/60HZ |
| Nhiệt độ hoạt động | 0-450 độ C (Tự chọn) |
| Tín hiệu đầu vào | 4-20mA |
| Tín hiệu đầu ra | 4-20mA |
| Các kết nối cơ thể | Wafer / Flange ((Tìm chọn) |
| Đặc điểm dòng chảy | EQ% ước tính |
| Vật liệu cơ thể | Thép A3, Thép chống nhiệt |
| Vật liệu đĩa | A3, Thép chống nhiệt, SUS304 thép không gỉ, SUS316 thép không gỉ |
| Loại con dấu | Loại mở, loại ngồi phía sau (được áp dụng ở nhiệt độ cực cao), loại tấm nghiêng kín (được áp dụng ở nhiệt độ phòng). |
| Kích thước van | DN100~DN2000 |
| Số lượng cơ thể | 0.1~0.6MPa |
| Áp suất thử nghiệm | Bị niêm phong 0,15Mpa; Cơ thể 0,11Mpa |
| Nhiệt độ áp dụng | < 200 độ C đặc biệt: < 450 độ C |
| Phương tiện áp dụng | Khói, không khí, khí |
| Tiêu chuẩn sản xuất | JB/T8692-1998 |

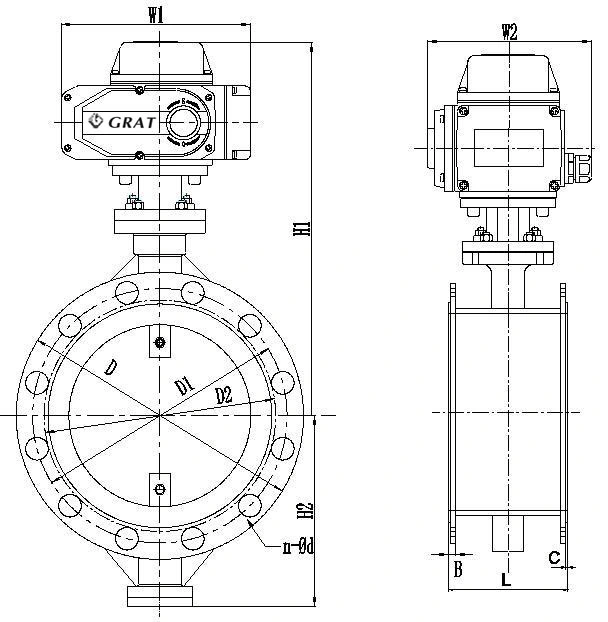

Sơ đồ kích thước thiết bị
|
Thông số kỹ thuật (mm) |
D |
D1 |
D2 |
A |
H |
L |
B |
C |
n-d |
Trọng lượng (kg) |
|
100 |
205 |
170 |
145 |
382 |
166 |
120 |
14 |
3 |
4-φ18 |
10 |
|
125 |
235 |
200 |
175 |
404 |
177 |
120 |
14 |
3 |
8-φ18 |
12 |
|
150 |
260 |
225 |
200 |
430 |
190 |
120 |
16 |
3 |
8-φ18 |
14 |
|
200 |
315 |
280 |
255 |
530 |
240 |
180 |
18 |
3 |
8-φ18 |
29 |
|
250 |
370 |
335 |
310 |
580 |
264 |
180 |
22 |
3 |
12-φ18 |
31 |
|
300 |
435 |
395 |
362 |
630 |
290 |
180 |
22 |
4 |
12-φ23 |
34 |
|
350 |
485 |
445 |
412 |
1029 |
286 |
180 |
22 |
4 |
12-φ23 |
162 |
|
400 |
535 |
495 |
462 |
1079 |
311 |
180 |
22 |
4 |
16-φ23 |
168 |
|
450 |
590 |
550 |
518 |
1131 |
336 |
180 |
24 |
4 |
16-φ23 |
177 |
|
500 |
640 |
600 |
568 |
1181 |
361 |
180 |
24 |
4 |
16-φ23 |
190 |
|
600 |
755 |
705 |
670 |
1289 |
411 |
180 |
24 |
5 |
20-φ26 |
213 |
|
700 |
860 |
810 |
775 |
1346 |
466 |
270 |
28 |
5 |
24-φ26 |
276 |
|
800 |
975 |
920 |
880 |
1453 |
516 |
270 |
28 |
5 |
24-φ30 |
304 |
|
900 |
1075 |
1020 |
980 |
1526 |
566 |
270 |
28 |
5 |
24-φ30 |
327 |
|
1000 |
1175 |
1120 |
1080 |
1626 |
616 |
270 |
28 |
5 |
28-φ30 |
349 |
|
1200 |
1375 |
1320 |
1280 |
1853 |
716 |
270 |
28 |
5 |
32-φ30 |
394 |
|
1300 |
1475 |
1420 |
1380 |
2000 |
770 |
320 |
32 |
5 |
32-φ30 |
564 |
|
1400 |
1575 |
1520 |
1480 |
2100 |
820 |
320 |
32 |
5 |
36-φ30 |
644 |
|
1500 |
1690 |
1630 |
1590 |
2208 |
866 |
320 |
32 |
5 |
36-φ30 |
695 |
|
1600 |
1785 |
1730 |
1690 |
2305 |
920 |
320 |
32 |
5 |
40-φ30 |
744 |
|
1800 |
1985 |
1930 |
1890 |
2505 |
1020 |
320 |
34 |
5 |
44-φ30 |
875 |
|
2000 |
2185 |
2130 |
2090 |
2705 |
1120 |
320 |
34 |
5 |
48-φ30 |
984 |
Vật liệu của các bộ phận chính
|
Tên phần |
Vật liệu |
|
Cơ thể |
Q235-B, 20, 20g vv |
|
đĩa |
|
|
Cánh quay |
45, 40Cr vv |
|
Bao bì |
YS250F vv |
|
Chọn tay cầm |
KTH33008 |
Các tiêu chuẩn phù hợp của sản phẩm
|
Thiết kế và sản xuất |
GB/T122381989,API609 |
|
Kiểm tra và kiểm tra |
GB/T139271992,API598 |
|
Các kết nối vòm bên |
GB9115.88,GB9113.3 ~5-88,ASME B16.5CL.150,CL.300 và ASME B16.47CL.150. |

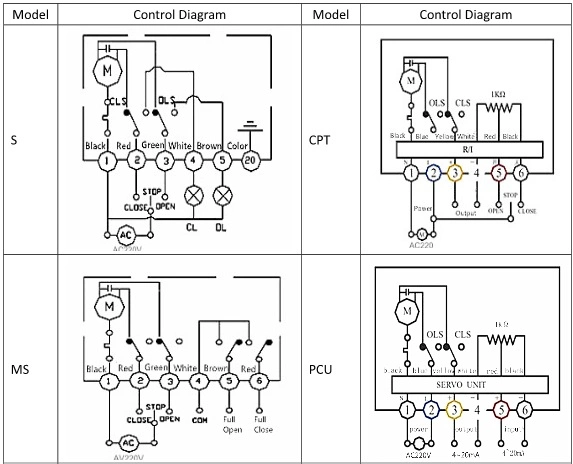

Biểu đồ điều khiển
| Mô hình | Vòng mạch | Mô hình | Vòng mạch |
| S | ON/OFF, không có tín hiệu đầu ra | CPT | ON/OFF, đầu ra 4~20mA |
| Các quốc gia thành viên | ON/OFF,output passive contact signal | PCU | Quy định, tín hiệu đầu ra 4 ~ 20mA |
Bao bì và vận chuyển:
1.Bao bì: bên trong với bao bì bong bóng, bên ngoài với hộp bìa vàgỗVụ án.
2.Giao thông:bằng đường biển, đường không, đường sắt.
Nếu bạn có yêu cầu khác, xin vui lòng tự do nói với chúng tôi.
