Chi tiết sản phẩm
Nguồn gốc: Vũ Hán, Hồ Bắc, Trung Quốc
Hàng hiệu: Grat
Chứng nhận: IP68,CCC, ISO, CE
Số mô hình: Dòng EB
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 phần trăm
Giá bán: USD $350.00-1000.00/ Piece
chi tiết đóng gói: Bên trong có bọc bong bóng, bên ngoài có hộp các tông và vỏ gỗ
Thời gian giao hàng: 3 ngày làm việc
Điều khoản thanh toán: L/C, T/T, D/P, PayPal, Western Union
Khả năng cung cấp: 1000PCS/tháng
Hàng hiệu: |
GRAT |
chứng nhận: |
CE/ISO/CNAS |
Số lượng đặt hàng tối thiểu: |
1 phần trăm |
Thời gian giao hàng: |
3 ngày làm việc |
Điều khoản thanh toán: |
LC, T/T, D/P, PayPal, Western Union |
Phương tiện truyền thông: |
Nước |
Chế độ lái:: |
Điện |
Hình thức kết nối: |
sườn |
Cấu trúc: |
Niêm phong trung tâm |
mẫu dấu: |
tự động niêm phong |
Thân van: |
Bình thường |
Nhiệt độ hoạt động: |
Nhiệt độ bình thường (-40°C |
Thân van: |
Vật đúc |
Ứng dụng: |
Sử dụng trong công nghiệp, Sử dụng nước trong công nghiệp, Sử dụng trong gia đình |
Lớp chống cháy nổ: |
Exid II Bt4 |
Áp lực công việc: |
Áp suất thấp (Pn<1.6mpa) |
Chất liệu bề mặt con dấu: |
Bịt kín mềm |
Tiêu chuẩn: |
GB/T 122387-89 |
Chức năng: |
Valve Bypass |
Nguồn gốc: |
Vũ Hán, Hồ Bắc, Trung Quốc |
chi tiết đóng gói: |
Thùng / Hộp gỗ |
Mã Hs: |
8537109090 |
Hàng hiệu: |
GRAT |
chứng nhận: |
CE/ISO/CNAS |
Số lượng đặt hàng tối thiểu: |
1 phần trăm |
Thời gian giao hàng: |
3 ngày làm việc |
Điều khoản thanh toán: |
LC, T/T, D/P, PayPal, Western Union |
Phương tiện truyền thông: |
Nước |
Chế độ lái:: |
Điện |
Hình thức kết nối: |
sườn |
Cấu trúc: |
Niêm phong trung tâm |
mẫu dấu: |
tự động niêm phong |
Thân van: |
Bình thường |
Nhiệt độ hoạt động: |
Nhiệt độ bình thường (-40°C |
Thân van: |
Vật đúc |
Ứng dụng: |
Sử dụng trong công nghiệp, Sử dụng nước trong công nghiệp, Sử dụng trong gia đình |
Lớp chống cháy nổ: |
Exid II Bt4 |
Áp lực công việc: |
Áp suất thấp (Pn<1.6mpa) |
Chất liệu bề mặt con dấu: |
Bịt kín mềm |
Tiêu chuẩn: |
GB/T 122387-89 |
Chức năng: |
Valve Bypass |
Nguồn gốc: |
Vũ Hán, Hồ Bắc, Trung Quốc |
chi tiết đóng gói: |
Thùng / Hộp gỗ |
Mã Hs: |
8537109090 |

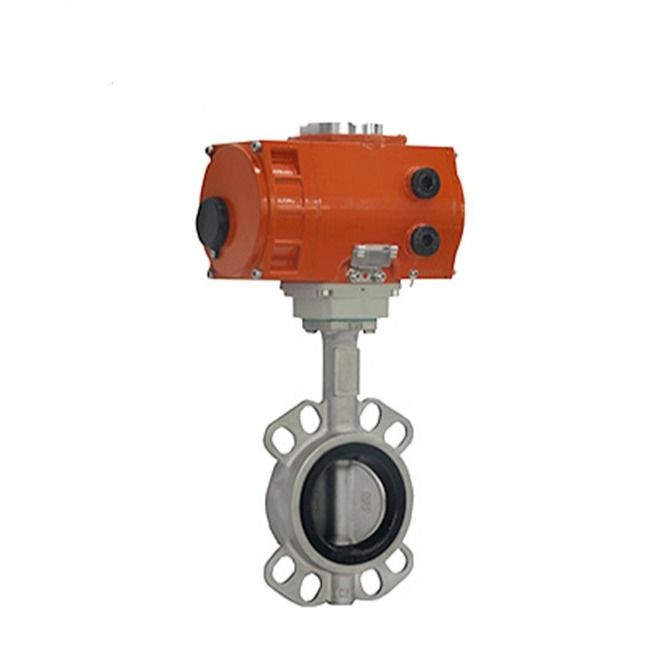

IP68 Exid II Bt4 Ventil bướm điện chống nổ
Mô tả sản phẩm:
Van bướm điện chống nổ/Exid II Bt4/IP68
Mô tả:
Explosion-proof Electric Butterfly Valve has the non-pin structure to effectively avoid the pin break off in a long- term operation as a modulation device to control and cut off the various industrial medium of water and oil to realize temperature pressure and flow control.
Tất cả các thành phần điện và cơ học được niêm phong trong vỏ hợp kim nhôm với áp suất chống nổ tức thời cao 1,6MPa cách ly nguồn lửa hiệu quả.
Với "o" vòng niêm phong lên đến lớp bảo vệ IP68 Mỗi bề mặt chống nổ áp dụng đường tròn và CNC chính xác gia công để đạt được hiệu suất chống nổ ổn định và đáng tin cậy
This valve is suited to the pipeline and container of non corrosive gas liquid semi-liquid and solid powder and applied in the industrial fields of petroleum chemical food medicine textile papermaking power shipwater and drainage smelting energy and so on.
Nhất độ chống nổ:
TA: sản phẩm phòng nổ trong series của mức độ chống nổ cho Exd II
Người cũ
D: Loại chống nổ: chống nổ
II: Thiết bị điện được sử dụng trong môi trường khí nổ ngoại trừ các thiết bị mỏ than
B: Mức độ nổ: kích thước (chiều rộng và khoảng trống) của bề mặt chống nổ theo mức độ nổ
T4: Nhóm nhiệt độ: nhiệt độ tối đa trên bề mặt là 135oC
Trong Phụ lục B của GB3836.1-2000, chất lượng và nhiệt độ của khí dễ cháy được liệt kê chi tiết
[LƯU Ý] các loại và nhóm môi trường nổ xung quanh nơi sử dụng sản phẩm phải phù hợp với những loại được sản phẩm cho phép.Nếu không nó không thể chơi hiệu ứng chống nổ trong môi trường không áp dụng
Chi tiết:
| Chiều kính danh nghĩa | DN40~DN800 | |
| Nguồn cung cấp điện | AC220V,AC380V DC24V | |
| Nhiệt độ chất lỏng. | -20 ~ 120oC | |
| Nhiệt độ môi trường. | -30oC-60oC | |
| Áp suất danh nghĩa | 0.1 ~ 2.5MPa | |
| Thời gian hành động | 15S/30S/60S | |
| Chất lỏng phù hợp | Nước dầu khí chất lỏng ăn mòn. | |
| Chế độ điều khiển | Quy định / Chuyển bật tắt | |
| Tín hiệu điều khiển | 4-20mA/0-5V ~ 10V ((Tìm chọn) | |
| Tín hiệu đầu ra | 4-20mA/0-5V ~ 10V ((Tìm chọn) | |
| Loại kết nối | Wafer | |
| Loại con dấu | Mùi mềm | |
| Áp suất thử nghiệm | Thử nghiệm vỏ | 1.76MPa |
| Kiểm tra niêm phong | 2.4MPa | |
| Vật liệu cơ thể | WCB,QT450-10,HT200,HT250,SUS304,SUS316 | |
| Vật liệu đĩa | WCB,QT450-10,HT200,HT250,SUS304,SUS316 | |
| Vật liệu gốc | 2Cr13 | |
| Vật liệu vòng niêm phong | NBR EPDM PTFE PPL | |
| Vật liệu con vòm từ thân | NBR,HNBR | |
| Đồ nhồi | Graphite mềm | |
| Lớp bảo vệ | IP68 | |
| Thể loại chống nổ | BT1 | |
| Tiêu chuẩn sản xuất | GB/T 122387-89 | |
| Tiêu chuẩn sườn | GB9113-2000, GB17241.6-1998 | |
| Tiêu chuẩn chiều dài | GB12221-89 | |
| Tiêu chuẩn kiểm tra | GB/T 13927-92 | |
Dữ liệu CV của van bướm đường trung tâm
Kích thước |
mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| inch | 2" | 2.5" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" | 28" | 32" | 36" | 40" | 48" | |
| Dữ liệu CV Toàn 90°Mở |
135 | 220 | 302 | 600 | 1022 | 1579 | 3136 | 5340 | 8250 | 11917 | 16388 | 21705 | 27908 | 43116 | 49500 | 68250 | 86375 | 119750 | 187300 | |

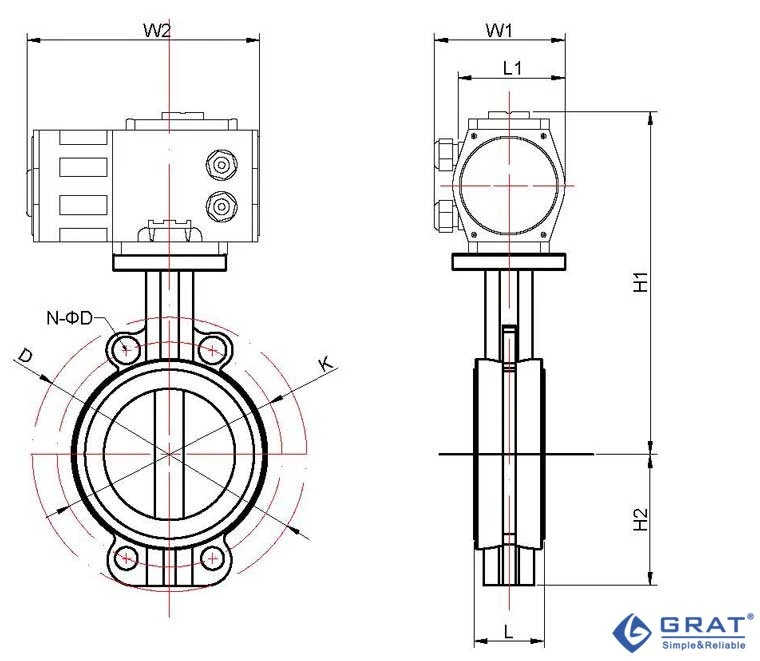

Hình dạng và kích thước
DN ((mm) |
L | D | K | N-φD | H2 | H1 | W1 | W2 |
| 40 | 33 | 72 | --- | --- | 48 | 210 | 138 | 76 |
| 50 | 42.6 | 92 | 125 | 4-Φ18 | 70 | 314 | 160 | 137 |
| 65 | 45.6 | 106 | 145 | 4-φ18 | 76 | 327 | 160 | 137 |
| 80 | 45.6 | 122 | 160 | 8-φ18 | 89 | 333 | 160 | 137 |
| 100 | 51.6 | 150 | 180 | 4-φ22 | 104 | 385 | 196 | 145 |
| 125 | 55.6 | 177 | 210 | 4-φ22 | 120 | 400 | 196 | 145 |
| 150 | 55.6 | 204 | 240 | 4-φ23 | 139 | 442 | 255 | 182 |
| 200 | 59.6 | 260 | 295 | 4-φ23 | 175 | 480 | 255 | 182 |
| 250 | 67.6 | 314 | 355 | 4-φ28 | 203 | 522 | 255 | 182 |
| 300 | 77.6 | 370 | 410 | 4-φ28 | 242 | 537 | 255 | 182 |
| 350 | 77 | --- | 470 | 4-φ28 | 277.5 | 555 | 354 | 273 |
| 400 | 86.5 | --- | 525 | 4-φ30 | 309 | 590 | 354 | 273 |
| 450 | 105.6 | --- | 585 | 4-φ30 | 337 | 610 | 354 | 273 |
| 500 | 131.8 | --- | 650 | 4-φ33 | 361 | 670 | 354 | 273 |
| 600 | 152 | --- | 770 | 4-φ36 | 459 | 1110 | 520 | 470 |
| 700 | 163 | --- | 840 | 4-φ36 | 527 | 1180 | 520 | 470 |
| 800 | 188 | --- | 950 | 4-φ39 | 594 | 1220 | 520 | 470 |
Biểu đồ kết nối dây
Bao bì và vận chuyển:
1.Bao bì: bên trong với bao bì bong bóng, bên ngoài với hộp bìa vàgỗVụ án.
2.Giao thông:bằng đường biển, đường không, đường sắt.
Nếu bạn có yêu cầu khác, xin vui lòng tự do nói với chúng tôi.
