Wuhan Grat Control Valve Co., Ltd. nukiz@grat.com.cn 86-027-6070-6977
Chi tiết sản phẩm
Nguồn gốc: Vũ Hán, Hồ Bắc, Trung Quốc
Hàng hiệu: Grat
Chứng nhận: IP68,CCC, ISO, CE、CNAS
Số mô hình: EB-000029
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 phần trăm
Giá bán: USD $100.00/ Piece
chi tiết đóng gói: Bên trong có bọc bong bóng, bên ngoài có hộp các tông và vỏ gỗ
Thời gian giao hàng: 3 ngày làm việc
Điều khoản thanh toán: L/C, T/T, D/P, PayPal, Western Union
Khả năng cung cấp: 1000 CÁI / Tuần
Hàng hiệu: |
GRAT |
Số lượng đặt hàng tối thiểu: |
1 phần trăm |
Nguồn gốc: |
Vũ Hán, Hồ Bắc, Trung Quốc |
Thời gian giao hàng: |
3 ngày làm việc |
chi tiết đóng gói: |
Thùng / Hộp gỗ |
Điều khoản thanh toán: |
LC, T/T, D/P, PayPal, Western Union |
Phương tiện truyền thông: |
axit |
Chế độ lái: |
Điện |
Hình thức kết nối: |
WAFER |
Cấu trúc: |
Niêm phong trung tâm |
mẫu dấu: |
tự động niêm phong |
Thân van: |
Bình thường |
Nhiệt độ hoạt động: |
Nhiệt độ bình thường (-40°C |
Thân van: |
Vật đúc |
Ứng dụng: |
Sử dụng công nghiệp, nước sử dụng công nghiệp, thực phẩm, bôi trơn, chất lỏng sợi, nước, dầu, khí. |
Độ chính xác điều chế: |
Ít hơn 0,3% |
Áp lực công việc: |
Áp suất thấp (Pn<1.6mpa) |
Chất liệu bề mặt con dấu: |
UPVC |
Tiêu chuẩn: |
iso |
Mã Hs: |
8481804090 |
Vùng nguy hiểm: |
Dưới 0,2% |
Hàng hiệu: |
GRAT |
Số lượng đặt hàng tối thiểu: |
1 phần trăm |
Nguồn gốc: |
Vũ Hán, Hồ Bắc, Trung Quốc |
Thời gian giao hàng: |
3 ngày làm việc |
chi tiết đóng gói: |
Thùng / Hộp gỗ |
Điều khoản thanh toán: |
LC, T/T, D/P, PayPal, Western Union |
Phương tiện truyền thông: |
axit |
Chế độ lái: |
Điện |
Hình thức kết nối: |
WAFER |
Cấu trúc: |
Niêm phong trung tâm |
mẫu dấu: |
tự động niêm phong |
Thân van: |
Bình thường |
Nhiệt độ hoạt động: |
Nhiệt độ bình thường (-40°C |
Thân van: |
Vật đúc |
Ứng dụng: |
Sử dụng công nghiệp, nước sử dụng công nghiệp, thực phẩm, bôi trơn, chất lỏng sợi, nước, dầu, khí. |
Độ chính xác điều chế: |
Ít hơn 0,3% |
Áp lực công việc: |
Áp suất thấp (Pn<1.6mpa) |
Chất liệu bề mặt con dấu: |
UPVC |
Tiêu chuẩn: |
iso |
Mã Hs: |
8481804090 |
Vùng nguy hiểm: |
Dưới 0,2% |
Máy phun chuông bướm loại nhựa
Mô tả sản phẩm:
Máy van bướm loại nhựa điều khiển điện điều chỉnh điện/IP67/UPVC
Mô tả:
Là một trong những van phổ biến nhất, van bướm loại wafer điện là phù hợp cho môi trường
nước, dầu và otCác van với chức năng niêm phong hai chiều có thể được cài đặt theo bất kỳ hướng nào
và không bị ảnh hưởng bởi vị trí không gian và dòng chảy của phương tiện.
Chi tiết:
| Số lượng cơ thể | PN1.0/PN1.6Mpa |
| Kích thước cơ thể | DN40-DN800 |
| Vật liệu niêm phong | EPDMPTFE |
| Nhãn thân | NBRHNBR |
| Vật liệu cơ thể | HT2000/ Sắt đúc màu xám, sắt đúc ductile/QT450 |
| Vật liệu đĩa | Sắt đúc linh hoạt QT450 ((cải điện, phun) SUS304 Thép không gỉSUS316 Thép không gỉ |
| Các kết nối cơ thể | Wafer |
| Phân | Vành đặc biệt cho van bướm |
| Nguồn cung cấp điện | AC220V 50HZ |
| Tín hiệu điều khiển | Hoạt động điều chỉnh chuyển đổi 4 ~ 20mA 0 ~ 5V |
| Tín hiệu đầu ra | Biểu hiện vị trí chuyển đổi phản hồi tiếp xúc thụ động phản hồi 0-1KΩ4~20mA 0~5V |
| Áp suất hoạt động | PN1.6Mpa |
| Nhiệt độ trung bình | Dưới 120 độ C ((Các mức độ cao hơn của nhiệt độ kháng được chuẩn bị) |
| Nhiệt độ môi trường | Dưới 50 độ C |
| Tỷ lệ lưu lượng (CV) | Vui lòng tải xuống dữ liệu trên trang web của chúng tôi để tham khảo (tỷ lệ dòng chảy tùy chỉnh phụ thuộc vào yêu cầu của khách hàng). |
| Phương tiện áp dụng | Nước, dầu, khí, môi trường ăn mòn |
Sơ đồ cài đặt
|
DN (mm) |
L |
D |
K |
N-φD |
H2 |
H1 |
W1 |
W2 |
Trọng lượng Kg |
|
40 |
33 |
148 |
105 |
4-φ16 |
48 |
210 |
138 |
76 |
5.2 |
|
50 |
43 |
165 |
125 |
4-Φ18 |
80 |
314 |
160 |
137 |
5.9 |
|
65 |
46 |
185 |
145 |
4-φ18 |
89 |
327 |
160 |
137 |
6.3 |
|
80 |
46 |
200 |
160 |
8-φ18 |
95 |
333 |
160 |
137 |
6.7 |
|
100 |
52 |
220 |
180 |
8-φ18 |
114 |
385 |
196 |
145 |
7.8 |
|
125 |
56 |
250 |
210 |
8-φ18 |
127 |
400 |
196 |
145 |
9.3 |
|
150 |
56 |
285 |
240 |
8-φ22 |
139 |
442 |
255 |
182 |
11.1 |
|
200 |
60 |
340 |
295 |
8-φ22 |
175 |
480 |
255 |
182 |
20.3 |
|
250 |
68 |
395 |
350 |
12-φ22 |
203 |
522 |
255 |
182 |
27.3 |
|
300 |
78 |
445 |
400 |
12-φ22 |
242 |
567 |
255 |
182 |
36.8 |
|
350 |
78 |
505 |
460 |
16-φ22 |
267 |
598 |
255 |
182 |
|
|
400 |
102 |
565 |
515 |
16-φ22 |
297 |
648 |
255 |
182 |
|
|
450 |
114 |
615 |
565 |
20-φ26 |
315 |
678 |
255 |
182 |
|
|
500 |
127 |
670 |
620 |
20-φ26 |
348 |
|
|
|
|
|
600 |
154 |
780 |
725 |
20-φ30 |
444 |
|
|
|
|
|
700 |
165 |
895 |
840 |
24-φ30 |
528 |
|
|
|
|
|
800 |
190 |
1015 |
950 |
24-φ33 |
590 |
|
|
|
|
Các bộ phận chính vật liệu của van bướm điện
|
Tên phần |
Vật liệu |
|
Cơ thể |
WCB,QT450-10,HT200,HT250 |
|
đĩa |
WCB,QT450-10,HT200,HT250,SUS304,SUS316 |
|
Chân |
2Cr13 |
|
Nhẫn con dấu |
cao su chống dầu nitrile,PTFE |
|
Bao bì |
Bảng giấy |
Các tiêu chuẩn thực hiện của van bướm điện
|
Tiêu chuẩn sản xuất |
GB/T 122387-89 |
|
Tiêu chuẩn phẳng |
GB9113-2000, GB17241.6-1998 |
|
Tiêu chuẩn chiều dài cấu trúc |
GB12221-89 |
|
Tiêu chuẩn kiểm tra |
GB/T 13927-92 |

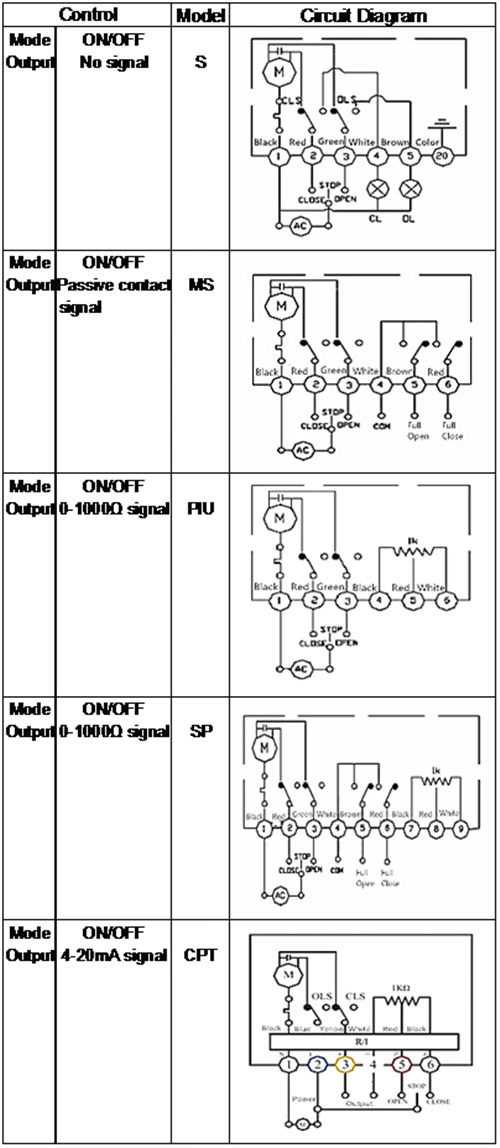

Biểu đồ điều khiển
Bao bì và vận chuyển:
1.Bao bì: bên trong với bao bì bong bóng, bên ngoài với hộp bìa vàgỗVụ án.
2.Giao thông:bằng đường biển, đường không, đường sắt.
Nếu bạn có yêu cầu khác, xin vui lòng tự do nói với chúng tôi.
