Chi tiết sản phẩm
Nguồn gốc: Vũ Hán, Hồ Bắc, Trung Quốc
Hàng hiệu: Grat
Chứng nhận: CCC, ISO, CE, TUV
Số mô hình: Dòng AB
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 phần trăm
Giá bán: USD $250.00-1000.00/ Piece
chi tiết đóng gói: Bên trong có bọc bong bóng, bên ngoài có hộp các tông và vỏ gỗ
Thời gian giao hàng: 3 ngày làm việc
Điều khoản thanh toán: L/C, T/T, D/P, PayPal, Western Union
Khả năng cung cấp: 1000PCS/tháng
Hàng hiệu: |
GRAT |
chứng nhận: |
CCC/ISO/CE |
Nguồn gốc: |
Vũ Hán, Hồ Bắc, Trung Quốc |
Số lượng đặt hàng tối thiểu: |
1 phần trăm |
Thời gian giao hàng: |
3 ngày làm việc |
chi tiết đóng gói: |
Thùng / Hộp gỗ |
Điều khoản thanh toán: |
LC, T/T, D/P, PayPal, Western Union |
Sức mạnh: |
Khí nén |
Áp lực: |
Áp lực thấp |
Nhiệt độ hoạt động: |
Nhiệt độ bình thường |
Loại hành động: |
hành động đơn lẻ |
Tín hiệu đầu ra: |
Nhãn bật/tắt |
phụ kiện: |
Van điện từ;Van lọc & giảm áp |
Thông số kỹ thuật: |
DN50 |
Vật liệu: |
Thép không gỉ |
Áp suất không khí: |
0,4~0,7MPa |
Kết nối: |
WAFER |
Mã Hs: |
8537109090 |
Hàng hiệu: |
GRAT |
chứng nhận: |
CCC/ISO/CE |
Nguồn gốc: |
Vũ Hán, Hồ Bắc, Trung Quốc |
Số lượng đặt hàng tối thiểu: |
1 phần trăm |
Thời gian giao hàng: |
3 ngày làm việc |
chi tiết đóng gói: |
Thùng / Hộp gỗ |
Điều khoản thanh toán: |
LC, T/T, D/P, PayPal, Western Union |
Sức mạnh: |
Khí nén |
Áp lực: |
Áp lực thấp |
Nhiệt độ hoạt động: |
Nhiệt độ bình thường |
Loại hành động: |
hành động đơn lẻ |
Tín hiệu đầu ra: |
Nhãn bật/tắt |
phụ kiện: |
Van điện từ;Van lọc & giảm áp |
Thông số kỹ thuật: |
DN50 |
Vật liệu: |
Thép không gỉ |
Áp suất không khí: |
0,4~0,7MPa |
Kết nối: |
WAFER |
Mã Hs: |
8537109090 |
PTFE ghế wafer ductile sắt đơn hành động máy điều khiển không khí van bướm
Mô tả sản phẩm:
Wafer Ductile Iron Single Acting Air Actuator Butterfly Valve/Anti-corrosive/PTFE Seat
Mô tả:
van bướm này sử dụng polytetrafluoroethylene (PTFE) như là vật liệu lót chống ăn mòn có
Khả năng chống ăn mòn và chống cạo rất cao.
Lớp lót tốt kéo dài tuổi thọ của sản phẩm.
Máy phun piston khí nén được chia thành loại giọt và loại không giọt.
được mở hoặc đóng hoàn toàn trong trường hợp lỗi, nó được trang bị loại suối (bằng cách khôi phục căng của suối).
Khi nó được yêu cầu để duy trì vị trí trong trường hợp lỗi nó được trang bị không có loại suối.
Đặc điểm:
* Khối lượng nhỏ và trọng lượng nhẹ dễ tháo rời và bảo trì và có thể được lắp đặt ở bất kỳ vị trí nào
* Đặc điểm dòng chảy tuyến tính,Hiệu suất điều chỉnh tuyệt vời
*Cấu trúc đơn giản và nhỏ gọn
Chi tiết:
|
Nguồn cung cấp điện |
AC220V |
|
Chiều kính danh nghĩa |
DN40-800 |
|
Nhiệt độ chất lỏng. |
-50oC-160oC ((Không đông máu) |
|
Áp suất danh nghĩa |
PN1.0 ~ 1.6 ((MPa) |
|
Chế độ điều khiển |
Điều chỉnh / Chuyển sang bật tắt |
|
Loại kết nối |
Vỏ vỏ vỏ vỏ |
|
Vật liệu cơ thể |
WCB,QT450-10,HT200,HT250 |
|
Vật liệu đĩa |
WCB,QT450-10,HT200,HT250 |
|
Nhẫn con dấu |
PTFE |
|
Vật liệu thiết bị điều khiển |
Hợp kim nhôm |
|
Tiêu chuẩn thiết kế |
GB/T 12238 / API 609 / MSS SP-67 |
|
Chất lỏng phù hợp |
Muối axit kiềm clo khí hơi nước nguồn nước bột mỏ và bột giấy chất lỏng hóa học ăn mòn oxy hóa aqua regia |
Tiêu chuẩn sản phẩm
|
Tiêu chuẩn thiết kế và sản xuất |
GB12237-89 AP16D |
|
Tiêu chuẩn sườn |
JB79 GB9113 ANSI B16.5 JIS B2212 |
|
Tiêu chuẩn chiều dài |
GB1221-89 |
|
Tiêu chuẩn kiểm tra |
JB/T 9092 API598 |
Dữ liệu CV của van bướm đường trung tâm
Kích thước |
mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| inch | 2" | 2.5" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" | 28" | 32" | 36" | 40" | 48" | |
| Dữ liệu CV Toàn 90°Mở |
135 | 220 | 302 | 600 | 1022 | 1579 | 3136 | 5340 | 8250 | 11917 | 16388 | 21705 | 27908 | 43116 | 49500 | 68250 | 86375 | 119750 | 187300 | |

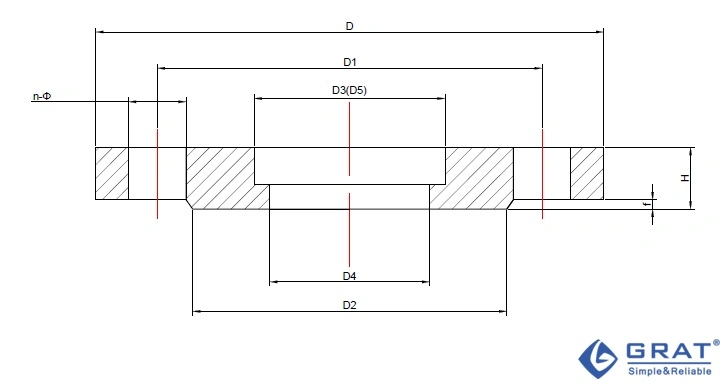

Hình và kích thước kết nối
| Kích thước ((mm) | D | D1 | D2 | D3 | D4 | n-Φ | H | f | D5 | b |
| 50 | 165 | 125 | 59 | 52 | 52 | 4-Φ 18 | 20 | 3 | 62 | 8 |
| 65 | 185 | 145 | 122 | 75 | 67 | 4-Φ 18 | 20 | 3 | 78 | 8 |
| 80 | 200 | 160 | 133 | 91 | 82 | 8-Φ 18 | 20 | 3 | 91 | 8 |
| 100 | 220 | 180 | 158 | 110 | 102 | 8-Φ 18 | 22 | 3 | 116 | 8 |
| 125 | 250 | 210 | 184 | 135 | 127 | 8-Φ 18 | 22 | 3 | 142 | 8 |
| 150 | 285 | 240 | 212 | 161 | 152 | 8-Φ 22 | 24 | 3 | 170 | 10 |
| 200 | 340 | 295 | 268 | 221 | 208 | 12-Φ 22 | 26 | 3 | 221 | 10 |
| 250 | 405 | 355 | 320 | 275 | 255 | 12-Φ 26 | 29 | 3 | 275 | 10 |
| 300 | 460 | 410 | 370 | 327 | 308 | 12-Φ 26 | 32 | 4 | 326 | 14 |
| 350 | 520 | 470 | 430 | 379 | 355 | 16-Φ 26 | 34 | 4 | 358 | 14 |
| 400 | 580 | 525 | 482 | 429 | 405 | 16-Φ 30 | 36 | 4 | 409 | 14 |
| 450 | 640 | 585 | 532 | 481 | 455 | 20-Φ 30 | 38 | 4 | 460 | 16 |
| 500 | 715 | 650 | 585 | 532 | 505 | 20-Φ 33 | 42 | 4 | 511 | 16 |
| 600 | 840 | 770 | 685 | 633 | 605 | 20-Φ 36 | 44 | 5 | 613 | 18 |

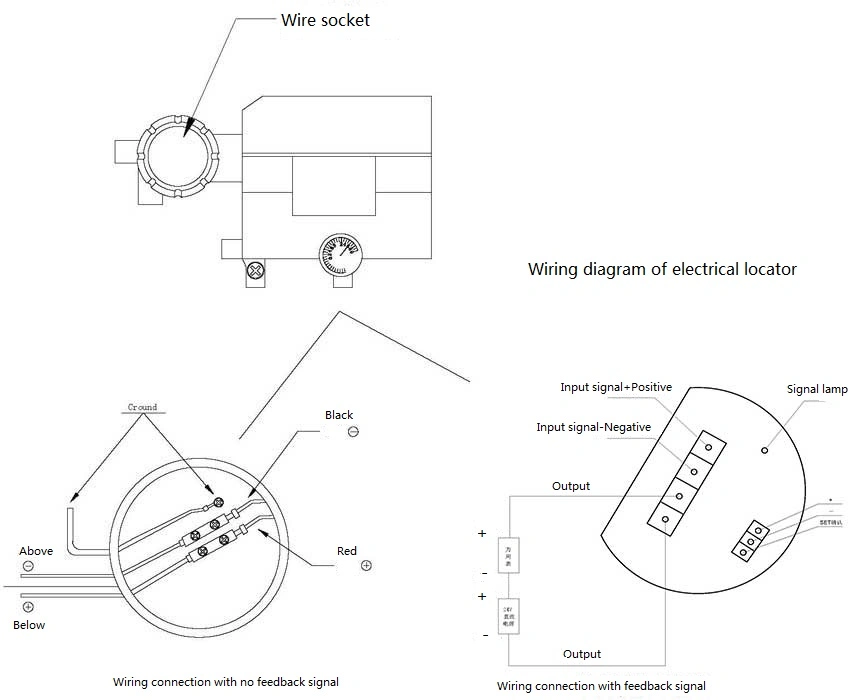

Biểu đồ dây dẫn định vị - Loại quy định

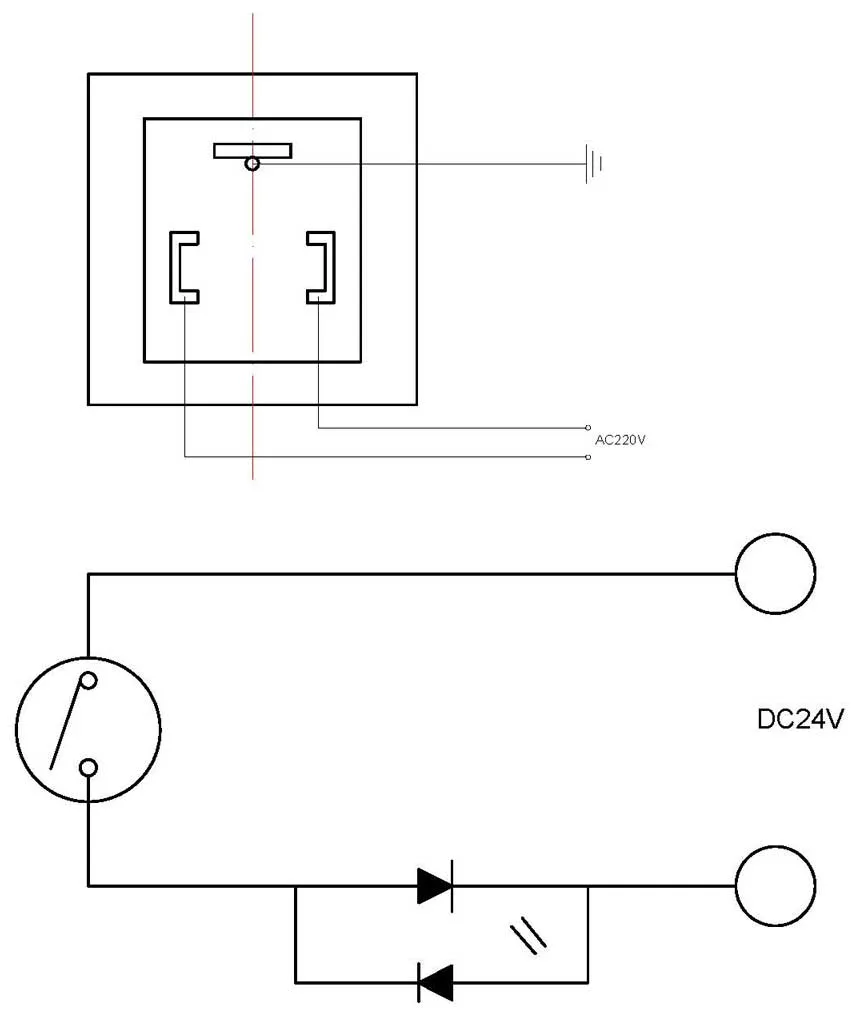

Biểu đồ dây dẫn van soleniod- Loại bật-tắt
Bao bì và vận chuyển:
1Bao bì: bên trong có bao bì bong bóng, bên ngoài có hộp bìa và vỏ gỗ.
2.Giao thông: bằng đường biển, đường hàng không, đường sắt.
Nếu bạn có yêu cầu khác, xin vui lòng tự do nói với chúng tôi.
