Chi tiết sản phẩm
Nguồn gốc: Vũ Hán, Hồ Bắc, Trung Quốc
Hàng hiệu: Grat
Chứng nhận: IP67,CCC, ISO, CE,CNAS
Số mô hình: EV-000027
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 phần trăm
Giá bán: USD $200.00/ Piece
chi tiết đóng gói: Bên trong có bọc bong bóng, bên ngoài có hộp các tông và vỏ gỗ
Thời gian giao hàng: 3 ngày làm việc
Điều khoản thanh toán: L/C, T/T, D/P, PayPal, Western Union
Khả năng cung cấp: 1000 CÁI / Tuần
Hàng hiệu: |
GRAT |
Số lượng đặt hàng tối thiểu: |
1 phần trăm |
Nguồn gốc: |
Vũ Hán, Hồ Bắc, Trung Quốc |
Thời gian giao hàng: |
3 ngày làm việc |
chi tiết đóng gói: |
Thùng / Hộp gỗ |
Điều khoản thanh toán: |
LC, T/T, D/P, PayPal, Western Union |
Phương tiện truyền thông: |
Khí ga |
Vật liệu: |
Thép không gỉ |
Hình thức kết nối: |
sườn |
Chế độ lái: |
Điện |
Áp suất định mức: |
PN1.0-32.0MPa |
Kênh truyền hình: |
Loại thẳng |
Loại: |
Van bi cố định |
nhiệt độ: |
nhiệt độ cao |
Ứng dụng: |
Sử dụng công nghiệp, nước sử dụng công nghiệp |
Điện áp: |
AC220V/DC24V |
Tín hiệu đầu ra: |
4-20mA |
Tín hiệu điều khiển: |
4-20mA |
Cấu trúc: |
Van bi cố định |
Chức năng: |
Valve Bypass |
Tiêu chuẩn: |
DIN |
Kích thước: |
Dn15 ~ 250 |
Mã Hs: |
8481804090 |
Hàng hiệu: |
GRAT |
Số lượng đặt hàng tối thiểu: |
1 phần trăm |
Nguồn gốc: |
Vũ Hán, Hồ Bắc, Trung Quốc |
Thời gian giao hàng: |
3 ngày làm việc |
chi tiết đóng gói: |
Thùng / Hộp gỗ |
Điều khoản thanh toán: |
LC, T/T, D/P, PayPal, Western Union |
Phương tiện truyền thông: |
Khí ga |
Vật liệu: |
Thép không gỉ |
Hình thức kết nối: |
sườn |
Chế độ lái: |
Điện |
Áp suất định mức: |
PN1.0-32.0MPa |
Kênh truyền hình: |
Loại thẳng |
Loại: |
Van bi cố định |
nhiệt độ: |
nhiệt độ cao |
Ứng dụng: |
Sử dụng công nghiệp, nước sử dụng công nghiệp |
Điện áp: |
AC220V/DC24V |
Tín hiệu đầu ra: |
4-20mA |
Tín hiệu điều khiển: |
4-20mA |
Cấu trúc: |
Van bi cố định |
Chức năng: |
Valve Bypass |
Tiêu chuẩn: |
DIN |
Kích thước: |
Dn15 ~ 250 |
Mã Hs: |
8481804090 |

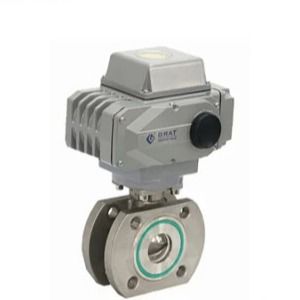

Thép không gỉ 304 Ventil bóng chân không kết nối sườn với máy điều khiển điện
Mô tả sản phẩm:
Ventil bóng chân không kết nối sườn bằng thép không gỉ 304 với bộ điều khiển điện /IP67/ Ventil bóng cố định
Mô tả:
Máy phun bóng chân không điệncó cấu trúc mạnh mẽ với kích thước thân xe từ DN15 đến DN250 và
có khả năng xử lý nhiệt độ trung bình từ -80 °C đến 160 °C mà không có nguy cơ đông lạnh.
Van này phù hợp với các ứng dụng liên quan đến chất lỏng hóa học ăn mòn, chẳng hạn như axit, kiềm,
muối, khí clo, hơi nước và các chất gây hấn khác
Chi tiết:
| Nguồn cung cấp điện | AC220V |
| Kích thước cơ thể | DN15-250 |
| Nhiệt độ trung bình | -80°C~160°C ((không đông lạnh) |
| Áp suất hoạt động | PN1.0 ~ 2.5 ((MPa) |
| Chế độ hành động | 4-20mA Phản hồi đầu vào tín hiệu, xoay 0-90° |
| Thời gian hành động | 4 ~ 30S |
| Các kết nối cơ thể | Phân |
| Vật liệu cơ thể | WCB, ZG1CrM0, ZG1Cr18Ni9Ti |
| Vật liệu kín | PTFE |
| Vật liệu thiết bị điều khiển | Dụng hợp kim nhôm |
| Phương tiện áp dụng | Axit, kiềm, muối, khí clo, hơi nước, nước nguồn, bột mìn và bột giấy, nước nước, chất oxy hóa, chất làm giảm, chất lỏng hóa học ăn mòn |

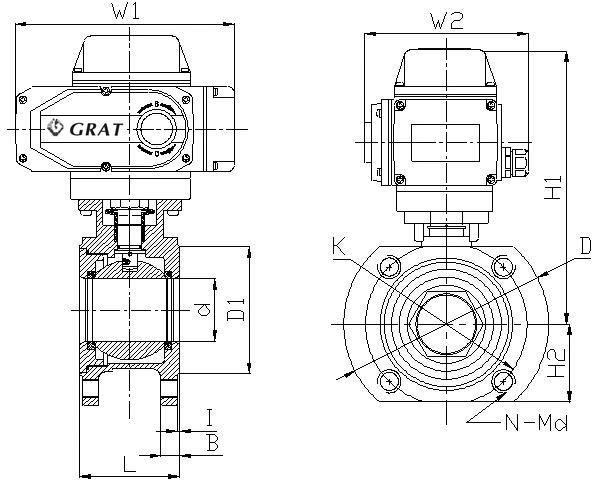

Số liệu kích thước thiết bị
| DN | L | D | K | D1 | N-Md | B | Tôi... | H1 | H2 | W1 | W2 |
| 15 | 35 | 95 | 65 | 46 | 4-φM12 | 9 | 2 | 234 | 196 | 145 | 196 |
| 20 | 38 | 100 | 75 | 56 | 4-φM12 | 12 | 2 | 242 | 196 | 145 | 196 |
| 25 | 42 | 110 | 85 | 66 | 4-φM12 | 12.7 | 2 | 218 | 196 | 145 | 196 |
| 32 | 52 | 133 | 100 | 78 | 4-φM16 | 14 | 3 | 231 | 196 | 145 | 196 |
| 40 | 61 | 145 | 110 | 87 | 4-φM16 | 15 | 3 | 238 | 196 | 145 | 196 |
| 50 | 73 | 160 | 125 | 99 | 4-φM16 | 16.7 | 3 | 251 | 196 | 145 | 196 |
| 65 | 92 | 180 | 145 | 118 | 4-φM16 | 17.2 | 3 | 265 | 196 | 145 | 196 |
| 80 | 109 | 195 | 160 | 136 | 8-φM16 | 19 | 3 | 298 | 255 | 184 | 255 |
| 100 | 140 | 215 | 180 | 156 | 8-φM16 | 18.5 | 3 | 310 | 255 | 184 | 255 |
Vật liệu của các bộ phận chính
| Tên phần | Cơ thể | Nắp xe | Hộp nhồi đồ | Nhẫn tuyến | Chiếc ghế | Bao bì | Máy khóa |
| Vật liệu nhãn hiệu |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB 40Cr ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
FEP | FEP | WCB |
Phương tiện truyền dẫn áp dụng
| Tình trạng trung bình | Nhiệt độ trung bình. | Áp suất trung bình | Đặc điểm trung bình | Nồng độ trung bình | Tên trung bình |
| Chất lỏng | -80oC~+160oC | 0~20kg/cm2 | Kiểu ăn mòn mạnh, sắc nét cao | Không giới hạn | Axit, kiềm, muối, clo, hơi nước, nước nguồn, bột mỏ, bột giấy, nước nước, chất oxy hóa, chất làm giảm. |
| Khí | -80oC~+160oC | 0~20kg/cm2 | Kiểu ăn mòn mạnh, sắc nét cao | Không giới hạn | |
| Trộn chất lỏng và chất rắn | -80oC~+160oC | 0~20kg/cm2 | Kiểu ăn mòn mạnh, sắc nét cao | < 60% |
Biểu đồ điều khiển
| Mô hình | Vòng mạch | Mô hình | Vòng mạch |
| S | ON/OFF, không có tín hiệu đầu ra | CPT | ON/OFF, đầu ra 4~20mA |
| Các quốc gia thành viên | ON/OFF,output passive contact signal | PCU | Quy định, tín hiệu đầu ra 4 ~ 20mA |
| PIU | ON/OFF, đầu ra 0~1000Ω tín hiệu | G | ON/OFF,output passive contact signal |
| SP | ON/OFF, điều khiển vị trí giữa | H | ON/OFF,output passive contact sign |
