Chi tiết sản phẩm
Nguồn gốc: Vũ Hán, Hồ Bắc, Trung Quốc
Hàng hiệu: Grat
Chứng nhận: IP67,CCC, ISO, CE,CNAS
Số mô hình: EK-00009
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 phần trăm
Giá bán: USD $150.00/ Piece
chi tiết đóng gói: Bên trong có bọc bong bóng, bên ngoài có hộp các tông và vỏ gỗ
Thời gian giao hàng: 3 ngày làm việc
Điều khoản thanh toán: L/C, T/T, D/P, PayPal, Western Union
Khả năng cung cấp: 1000 CÁI / Tuần
Hàng hiệu: |
GRAT |
Số lượng đặt hàng tối thiểu: |
1 phần trăm |
Nguồn gốc: |
Vũ Hán, Hồ Bắc, Trung Quốc |
Thời gian giao hàng: |
3 ngày làm việc |
chi tiết đóng gói: |
Thùng / Hộp gỗ |
Điều khoản thanh toán: |
LC, T/T, D/P, PayPal, Western Union |
Phương tiện truyền thông: |
Dầu |
Vật liệu: |
Thép không gỉ |
Hình thức kết nối: |
Sợi |
Chế độ lái: |
Điện |
Áp suất định mức: |
PN1.0-32.0MPa |
Kênh truyền hình: |
Loại thẳng |
Loại: |
Van bi cố định |
nhiệt độ: |
nhiệt độ cao |
Ứng dụng: |
Sử dụng công nghiệp, nước sử dụng công nghiệp |
Trung bình: |
Nước, dầu, axit nitric, axit axetic, v.v. |
Kích thước: |
DN15-200 |
Cấu trúc: |
Van bi cố định |
Chức năng: |
Valve Bypass |
Tiêu chuẩn: |
GIỐNG TÔI |
Thông số kỹ thuật: |
Dn15 ~ 200 |
Mã Hs: |
8481804090 |
Hàng hiệu: |
GRAT |
Số lượng đặt hàng tối thiểu: |
1 phần trăm |
Nguồn gốc: |
Vũ Hán, Hồ Bắc, Trung Quốc |
Thời gian giao hàng: |
3 ngày làm việc |
chi tiết đóng gói: |
Thùng / Hộp gỗ |
Điều khoản thanh toán: |
LC, T/T, D/P, PayPal, Western Union |
Phương tiện truyền thông: |
Dầu |
Vật liệu: |
Thép không gỉ |
Hình thức kết nối: |
Sợi |
Chế độ lái: |
Điện |
Áp suất định mức: |
PN1.0-32.0MPa |
Kênh truyền hình: |
Loại thẳng |
Loại: |
Van bi cố định |
nhiệt độ: |
nhiệt độ cao |
Ứng dụng: |
Sử dụng công nghiệp, nước sử dụng công nghiệp |
Trung bình: |
Nước, dầu, axit nitric, axit axetic, v.v. |
Kích thước: |
DN15-200 |
Cấu trúc: |
Van bi cố định |
Chức năng: |
Valve Bypass |
Tiêu chuẩn: |
GIỐNG TÔI |
Thông số kỹ thuật: |
Dn15 ~ 200 |
Mã Hs: |
8481804090 |
Thép carbon ANSI600lb dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền
Mô tả sản phẩm:
Thép carbon ANSI600lb Ventil quả bóng tự động kết nối sườn/IP67/Ventil quả bóng cố định
Mô tả:
van bóng điện Flange là một van bóng quay với phạm vi góc từ 0 độ đến 90 độ, mà
có hiệu suất niêm phong tốt, dung lượng lưu lượng lớn, hệ số kháng lưu lượng nhỏ, cấu trúc đơn giản,
bảo trì thuận tiện, tuổi thọ dài.
Chi tiết:
| Nguồn cung cấp điện | AC220V AV380V DC24V |
| Kích thước van | DN15-200 |
| Nhiệt độ trung bình | từ -20°C đến +350°C (+200°Chợp đặc biệt). |
| Áp suất làm việc | PN16 ~ PN100 |
| Tín hiệu đầu vào | 4-20mA |
| Tín hiệu đầu ra | 4-20mA |
| Kết nối | Wafer |
| Vật liệu cơ thể | A105,F304,F316,WCB,FZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti,CF8,CF8M,CF3M |
| Vật liệu ghế | PTFE ((nhiệt độ phòng),PPL đặc biệt ((nhiệt độ cao),Màn kim loại ((nhiệt độ cao) |
| Rác thải | phù hợp với các tiêu chuẩn của ANSIB16.104 5 lớp |
| Loại con dấu | Niêm phong linh hoạt, niêm phong polystyrene kỹ thuật số chống nhiệt độ cao, niêm phong hợp kim cứng và niêm phong gốm công nghiệp |
| Phương tiện áp dụng | Nước, dầu, axit nitric, axit acetic, chất lỏng nhớt, bùn, môi trường oxy hóa mạnh |
| Mức độ bảo vệ | IP67 |
| Tiêu chuẩn sản xuất | JB/T8692-1998 |
| Tiêu chuẩn thiết kế | GB12237-89 AP16D |
| Tiêu chuẩn phẳng | JB79 GB9113 ANSI B16.5 JIS B2212 |
| Tiêu chuẩn chiều dài cấu trúc | GB1221-89 |
| Tiêu chuẩn kiểm tra | JB/T 9092 API598 |

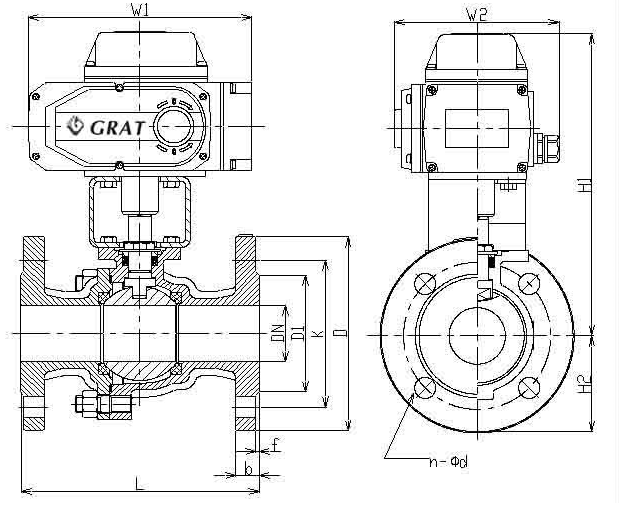

Sơ đồ kích thước thiết bị
|
DN ((mm) 1.6Mpa |
L |
D |
K |
D1 |
n-Φd |
b |
f |
H1 |
H2 |
W1 |
W2 |
Trọng lượng |
|
15 |
130 |
95 |
65 |
46 |
4-Φ14 |
14 |
2 |
250 |
50 |
196 |
145 |
|
|
20 |
140 |
105 |
75 |
56 |
4-Φ14 |
16 |
2 |
255 |
55 |
196 |
145 |
|
|
25 |
150 |
115 |
85 |
65 |
4-Φ14 |
16 |
2 |
260 |
60 |
196 |
145 |
|
|
32 |
165 |
135 |
100 |
76 |
4-Φ18 |
18 |
3 |
270 |
70 |
196 |
145 |
|
|
40 |
180 |
145 |
110 |
84 |
4-Φ18 |
18 |
3 |
275 |
75 |
196 |
145 |
|
|
50 |
200 |
160 |
125 |
99 |
4-Φ18 |
20 |
3 |
285 |
85 |
196 |
145 |
|
|
65 |
220 |
180 |
145 |
118 |
4-Φ18 |
20 |
3 |
350 |
95 |
255 |
184 |
|
|
80 |
250 |
195 |
160 |
132 |
8-Φ18 |
20 |
3 |
360 |
100 |
255 |
184 |
|
|
100 |
280 |
215 |
180 |
156 |
8-Φ18 |
22 |
3 |
370 |
110 |
255 |
184 |
|
|
125 |
320 |
245 |
210 |
184 |
8-Φ18 |
22 |
3 |
380 |
125 |
255 |
184 |
|
|
150 |
360 |
280 |
240 |
211 |
8-Φ22 |
24 |
3 |
390 |
140 |
255 |
184 |
|
|
200 |
400 |
335 |
295 |
266 |
12-Φ22 |
24 |
3 |
420 |
170 |
255 |
184 |
Biểu đồ điều khiển
| Mô hình | Vòng mạch | Mô hình | Vòng mạch |
| S | ON/OFF, không có tín hiệu đầu ra | CPT | ON/OFF, đầu ra 4~20mA |
| Các quốc gia thành viên | ON/OFF,output passive contact signal | PCU | Quy định, tín hiệu đầu ra 4 ~ 20mA |
| PIU | ON/OFF, đầu ra 0~1000Ω tín hiệu | G | ON/OFF,output passive contact signal |
| SP | ON/OFF, điều khiển vị trí giữa | H | ON/OFF,output passive contact sign |
Bao bì và vận chuyển:
1.Bao bì: bên trong với bao bì bong bóng, bên ngoài với hộp bìa vàgỗVụ án.
2.Giao thông:bằng đường biển, đường không, đường sắt.
Nếu bạn có yêu cầu khác, xin vui lòng tự do nói với chúng tôi.
